K230芯片是一款基于RISC-V架构的端侧AIoT芯片，具有高精度、低延迟、高性能、超低功耗、快速启动等特点，可广泛适用于各类智能产品场景，如边缘侧大模型多模态接入终端、3D结构光深度感知模组、交互型机器人、开源硬件、智能制造、智能家居、智能教育硬件等众多领域。

K230 参数

开发环境搭建

• 配置文档
• 课程回放

环境搭建与镜像烧写

• 编译K230 SDK

  1. 安装必要软件

  sudo apt-get install git docker.io net-tools openssh-server make curl -y


  2. 下载SDK

  git clone https://github.com/kendryte/k230_sdk.git


  3. 拉取docker镜像

  docker pull ghcr.io/kendryte/k230_sdk
  docker images | grep k230_sdk # 确认拉取成功


  说明： docker镜像中默认不包含toolchain，下载源码后，使用命令'make prepare_sourcecode'命令会自动下载toolchain至当前编译目录中。

  4. （可选）配置原生Linux进行编译 根据Dockerfile配置编译环境

  5. 编译SDK

  cd k230_sdk
  make prepare_sourcecode


  make prepare_sourcecode 会自动下载Linux和RT-Smart toolchain, buildroot package, AI package等. 请确保该命令执行成功并没有Error产生，下载时间和速度以实际网速为准。

  确认当前目录为k230_sdk源码根目录， 使用如下命令进入docker

  docker run -u root -it -v $(pwd):$(pwd) -v $(pwd)/toolchain:/opt/toolchain -w $(pwd) ghcr.io/kendryte/k230_sdk /bin/bash


  根据不同开发板或软件功能，选择不同的配置config进行编译
  编译命令格式：make CONF=xxx，如：
  编译K230-USIP-LP3-EVB板子镜像，执行make CONF=k230_evb_defconfig 命令开始编译
  编译CanMV-K230板子的镜像，执行 make CONF=k230_canmv_defconfig 命令开始编译

  make CONF=k230_canmv_defconfig


  编译结束后会得到一个镜像文件

  6. 烧录镜像文件
  • 将已插入TF卡的U盘插入电脑

  如使用Linux烧录TF卡,需要先确认TF卡在系统中的名称/dev/sdx, 并替换如下命令中的/dev/sdx

  sudo dd if=sysimage-sdcard.img of=/dev/sdx bs=1M oflag=sync


  如使用Windows烧录, 建议使用the balena Etcher工具

通过串口操作开发板

将烧录完成的TF卡插入开发板TF卡槽中 系统上电后，默认会有两个串口设备，可分别用于访问小核Linux和大核RTSmart

可以使用例如MobaXterm的工具进行连接

小核Linux默认用户名root，密码为空。大核RTSmart系统中开机会自动启动一个应用程序，可按q键退出至命令提示符终端。

K230 SDK基础实验 hello_world

• 官方文档
• 课程回放

实验步骤

环境准备

k230_sdk中提供了工具链，分别在如下路径。

• 大核rt-smart工具链

k230_sdk/toolchain/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu

• 小核linux工具链

k230_sdk/toolchain/Xuantie-900-gcc-linux-5.10.4-glibc-x86_64-V2.6.0

• 也可通过以下链接下载工具链

wget https://download.rt-thread.org/rt-smart/riscv64/riscv64-unknown-linux-musl-rv64imafdcv-lp64d-20230222.tar.bz2
wget https://occ-oss-prod.oss-cn-hangzhou.aliyuncs.com/resource//1659325511536/Xuantie-900-gcc-linux-5.10.4-glibc-x86_64-V2.6.0-20220715.tar.gz

代码编写

• 编写hello.c

#include <stdio.h>
int main (void)
{
    printf("hello world\n");
    return 0;
}

• 将hello.c放到与k230_sdk同一级目录下

canaan@develop:~/work$ ls
hello.c   k230_sdk

• 编译适用于小核linux的可执行程序

k230_sdk/toolchain/Xuantie-900-gcc-linux-5.10.4-glibc-x86_64-V2.6.0/bin/riscv64-unknown-linux-gnu-gcc hello.c -o hello

• 编译适用于大核rt-smart的可执行程序

k230_sdk/toolchain/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu/bin/riscv64-unknown-linux-musl-gcc -o hello.o -c -mcmodel=medany -march=rv64imafdcv -mabi=lp64d hello.c

k230_sdk/toolchain/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu/bin/riscv64-unknown-linux-musl-gcc -o hello.elf -mcmodel=medany -march=rv64imafdcv -mabi=lp64d -T k230_sdk/src/big/mpp/userapps/sample/linker_scripts/riscv64/link.lds  -Lk230_sdk/src/big/rt-smart/userapps/sdk/rt-thread/lib -Wl,--whole-archive -lrtthread -Wl,--no-whole-archive -n --static hello.o -Lk230_sdk/src/big/rt-smart/userapps/sdk/lib/risc-v/rv64 -Lk230_sdk/src/big/rt-smart/userapps/sdk/rt-thread/lib/risc-v/rv64 -Wl,--start-group -lrtthread -Wl,--end-group

• 拷贝hello、hello.elf至SD卡

  • 需要首先对SD卡的分区(3)进行取消隐藏

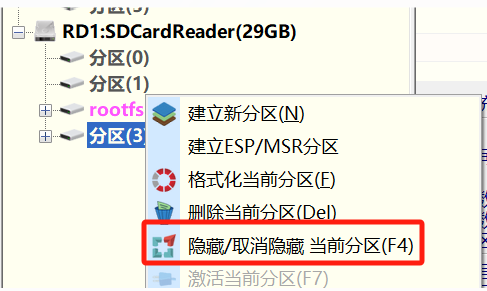

    下图为使用DiskGenius取消隐藏的示例，取消隐藏后，点击左上角保存更改：


• 运行程序 将SD卡插入K230开发板，上电启动

  • 在小核端运行hello

  Welcome to Buildroot
  canaan login: root
  [root@canaan ~ ]#cd /sharefs
  [root@canaan /sharefs ]#./hello
  hello world


  • 在大核端运行hello.elf

  msh /sharefs>hello.elf
  hello world


K230 音视频编码

• K230视频编解码API参考文档
• 视频讲解

以下两个实验注意连接网线， 保证开发板和主机处于同一局域网下

或者使用@linglan111同学编写的连接脚本将开发板连接至wifi

#!/bin/sh

# Enable wlan0 interface
ifconfig wlan0 up

# Start wpa_supplicant with the specified configuration file
wpa_supplicant -D nl80211 -i wlan0 -c /etc/wpa_supplicant.conf -B

# Scan for available networks
wpa_cli -i wlan0 scan -B

# Display scan results
wpa_cli -i wlan0 scan_result

# Add a new network
wpa_cli -i wlan0 add_network

# Set the network parameters (replace ssid and psk with your actual values)
wpa_cli -i wlan0 set_network 1 psk '"11111111"'
wpa_cli -i wlan0 set_network 1 ssid '"Redmi Note 11T Pro"'

# Select the configured network
wpa_cli -i wlan0 select_network 1

# Obtain an IP address using udhcpc
udhcpc -i wlan0 -q

• 使用方法

1. 将net.sh复制进SD卡
   • 修改wifi密码和wifi名

     wpa_cli -i wlan0 set_network 1 psk '"11111111"' # 密码
     wpa_cli -i wlan0 set_network 1 ssid '"Redmi Note 11T Pro"' # wifi


2. 进入linux小核，执行：

cd /sharefs
sh net.sh

rtsp sever搭建和推流实验

• 官方文档
• 视频讲解

通过该实验，我们将学会调用K230开发板上的音视频编码器，将其推流到rtsp server上。其中通过mapi venc&aenc接口实现对音视频的编码；推流之后在VLC中通过url进行拉取，目前该demo支持3路url推拉流。

依赖资源

• 网线x1，用于将开发板连接到局域网，也可使用wifi连接

源码介绍

K230 SDK采用双核架构，小核运行linux系统，实现网络控制服务。大核运行RTT系统，实现对音视频硬件的控制。小核在启动过程中负责引导大核。大小核通过核间通信进行消息通信和内存共享。 小核网络服务移植了live源码，路径为k230_sdk/src/common/cdk/user/thirdparty/live 音频使用G711编码。 音视频推流中，视频默认最大分辨率与配置的sensor_type相关，默认最大分辨率为1920x1080。

程序主要步骤

音视频推流程序

1. new StreamingPlayer
   • 初始化核间通信。
   • 配置video buffer。
2. InitVicap：初始化摄像头。
3. CreateSession：
   • 创建server session。
   • 创建并开启音频输入通道，音频采样率为44.1k，采样宽度16bit。
   • 初始化音频编码，音频采用G711A编码。
   • 创建视频编码通道，使能IDR帧。
4. Start：
   • 开启视频编码通道并绑定到vo。
   • 开启视频编码通道，并将视频输入绑定到视频编码。
   • 开始音视频推流。

语音对讲程序

1. Init：
   • 创建server session。
   • 初始化核间通信。
   • 配置video buffer。
   • 创建并开启音频输入通道，音频采样率为8k，采样宽度为16bit。
   • 创建音频编码通道，音频采用G711U编码。
   • 创建音频输出通道和音频解码通道，并将音频解码绑定到音频输出。
2. Start：
   • 开始推音频流。
   • 开启视频编码通道，并将视频输入绑定到视频编码。

实验步骤

• 在k230_sdk目录下执行make cdk-user，在k230_sdk/src/common/cdk/user/out/little/目录下生成rtsp_demo

  • 相关源码

    在SDK中包含的rtsp相关demo位于k230_sdk/src/common/cdk/user/samples目录下，其中：

    • rtsp_demo：语音推音视频流程序
    • rtsp_server：语音对讲服务器端程序
    • backchannel_client：语音对讲客户端程序

-. 启动开发板

1. 将开发板连接局域网

2. 检查k_ipcm模块是否加载

lsmod # 列出已加载的内核模块
insmod k_ipcm.ko # 若未加载，进行k_ipcm加载

通过 lsmod 检查小核侧是否加载k_ipcm模块，如未加载，执行 insmod k_ipcm.ko 加载k_ipcm模块

3. 在大核，执行

cd sharefs/app
./sample_sys_init.elf #启动核间通信进程

4. 在小核，执行

cd /mnt
./rtsp_demo -s 24 -n 1 -t h265 -w 1280 -h 720

参数说明

5. 在VLC中打开网络串流

VLC -> 媒体 -> 网络 -> 输入网络URL -> 播放

实验成功，可以在VLC网络串流中实时看到摄像头拍摄的画面

音视频录制实验

venc_mapi API文档

• 视频讲解
• 实验指导部分

实验步骤

依赖资源

• 网线x1，用于将开发板连接到局域网，也可使用wifi连接

1. 将开发板连接局域网

2. 检查k_ipcm模块是否加载

lsmod # 列出已加载的内核模块
insmod k_ipcm.ko # 若未加载，进行k_ipcm加载

通过 lsmod 检查小核侧是否加载k_ipcm模块，如未加载，执行 insmod k_ipcm.ko 加载k_ipcm模块

3. 在大核，执行

cd sharefs/app
./sample_sys_init.elf #启动核间通信进程

5. 在小核，执行

cd /mnt
./sample_venc -s 24 -n 1 -o /tmp -t 1

• sample_sys_init.elf 使用说明

# 执行./sample_venc.elf -h后，输出demo的使用说明，如下：
Usage : ./sample_venc.elf [index] -sensor [sensor_index] -o [filename]
index:
    0) H.265e.
    1) JPEG encode.
    2) OSD + H.264e.
    3) OSD + Border + H.265e.

sensor_index: see vicap doc

6. 在VLC中打开网络串流

VLC -> 媒体 -> 网络 -> 输入网络URL -> 播放

实验成功，可以在视频播放器中播放摄像头拍摄到的视频

K230 GUI实战 - LVGL移植教程

• 官方文档
• 视频讲解

概述

k230使用DRM作为显示驱动，DRM(Direct Rendering Manager) 是 Linux 内核中的一个子系统，相比过时的Framebuffer 可以支持复杂的 GPU 操作，如硬件加速的图形渲染。lvgl可以基于libdrm提供的接口进行GUI的绘制。

SDK中已经移植好lvgl组件，且默认编译了一个可以运行的demo，位于/usr/bin/lvgl_demo_widgets。开机后在小核linux终端输入命令lvgl_demo_widgets回车即可体验。

实验步骤

1. linux内核中DRM驱动加载成功后会出现以下节点/dev/dri/card0 在小核侧，执行

cd /dev/dri
ls | grep card0

DRM驱动源码介绍

lvgl的drm驱动程序位于src/little/buildroot-ext/package/lvgl/port_src/lv_drivers/display/drm.c。 对DRM的操作需要先open该文件节点。 lvgl使用中主要用到以下几个函数：

• drm_init() drm初始化。

• drm_get_sizes() 获取显示器分辨率信息。

• drm_flush() 显示绘制回调接口。

• 该drm驱动默认开启了双buffer，但目前在没有硬件加速的情况下，双缓冲刷新率低，可以注释掉下面代码以单缓冲方式刷新，显示效果会更好：

void drm_flush(lv_disp_drv_t *disp_drv, const lv_area_t *area, lv_color_t *color_p)
{
    // 注释以下代码
    ...
    if (!drm_dev.cur_bufs[0])
        drm_dev.cur_bufs[1] = &drm_dev.drm_bufs[1];
    else
        drm_dev.cur_bufs[1] = drm_dev.cur_bufs[0];
        drm_dev.cur_bufs[0] = fbuf;
    ...
}

lvgl的使用

lvgl的主程序文件位于src/little/buildroot-ext/package/lvgl/port_src/main.c

lvgl配置文件位于：src/little/buildroot-ext/package/lvgl/port_src/lv_conf.h

实验步骤

1. 编译lvgl_demo

在k230_sdk根目录，执行：

make # 默认编译全部

2. 拷贝至SD卡

3. 开发板上电启动 运行lvgl_demo_widgets

./lvgl_demo_widgets

KPU加速模型推理实验

• nncase Github主页

• 课程回放

  • nncase是一个为 AI 加速器设计的神经网络编译器, 目前支持的 target有cpu/K210/K510/K230等.

  • nncase提供的功能：

    • 支持多输入多输出网络，支持多分支结构
    • 静态内存分配，不需要堆内存
    • 算子合并和优化
    • 支持 float 和uint8/int8量化推理
    • 支持训练后量化，使用浮点模型和量化校准集
    • 平坦模型，支持零拷贝加载

实验步骤

1. 进入docker环境

cd /path/to/k230_sdk

sudo docker run -u root -it -v $(pwd):$(pwd) -v $(pwd)/toolchain:/opt/toolchain -w $(pwd) ghcr.io/kendryte/k230_sdk /bin/bash

2. 安装nncase

pip install -i https://pypi.org/simple nncase==2.5.1 nncase-kpu==2.5.0

3. 验证nncase是否安装成功

pip list | grep nncase

nncase            2.5.1
nncase-kpu        2.5.0

python3

Python 3.8.10 (default, May 26 2023, 14:05:08)
[GCC 9.4.0] on linux
Type "help", "copyright", "credits" or "license" for more information.
>>> import _nncase
>>> print(_nncase.__version__)
2.5.1
>>> quit()

4. 编译模型

cd src/big/nncase/examples/
./build_model.sh

ls -l tmp/

total 12
drwxr-xr-x 11 root root 4096 Oct 31 11:23 mbv2_tflite
drwxr-xr-x 11 root root 4096 Oct 31 11:26 mobile_retinaface
drwxr-xr-x 11 root root 4096 Oct 31 11:24 yolov5s_onnx

5. 编译App

./build_app.sh

编译app结束后, 默认会将demo及其运行所需文件拷贝到当前目录下的k230_bin子目录

ls -l k230_bin/

total 12
drwxrwxr-x 2 1000 1000 4096 Oct 31 12:41 image_classify
drwxrwxr-x 2 1000 1000 4096 Oct 31 12:42 image_face_detect
drwxrwxr-x 2 1000 1000 4096 Oct 31 12:42 object_detect

上板运行

前置条件

• gnne频率: 800MHZ

• noc限速: 3.2GB/s

• 先进入sharefs

cd sharefs/

图片分类demo

/image_classify>./cpp.sh

case ./image_classify.elf built at Oct 31 2023 11:54:35
interp.run() took: 2.19156 ms
image classify result: tabby(0.453891)

• 实验成功

目标检测demo

/object_detect>./cpp.sh

case ./object_detect.elf built at Oct 31 2023 11:54:35
od set_input took 0.176074 ms
od run took 16.4843 ms
od get output took 12.759 ms
post process took 55.0952 ms
text = truck:0.300000
text = dog:0.250000
text = bicycle:0.230000
draw result took 31.1012 ms

• 实验成功

人脸检测demo

/image_face_detect>./cpp.sh

case ./image_face_detect.elf built at Oct 31 2023 11:54:47
Press 'q + enter' to exit!!!
g


• 实验成功

K230端到端探索

• 课程回放

  • AI Cube 是由嘉楠科技开发的一款通用视觉 AI 计算平台，该平台能够帮助用户迅速训练AI 模型，同时可以将训练完毕的模型轻松部署到嘉楠芯片中，如 Canaan k230。使用该平台能够以零代码成本实现项目管理、数据集拆分、数据集分布预览、模型训练评估及模型部署。

安装步骤

1. 安装依赖

• dotnet SDK 7.0

2. 下载AI Cube

• AI Cube下载链接

  • Linux下

  tar -zxvf 'AI Cube.tar.gz'
  cd AI Cube
  ./run.sh


  • Windows下

  打开AI Cube.exe

3. 使用AI Cube

• AI Cube用户指南
